注文住宅の図面は持ち込み可能？自分で図面を作成する方法とは

図面は間取りの絵ではなく、暮らしの使い勝手・建物性能・工事コストのすべてを束ねる“設計の言語”です。特に富士市のように気候や眺望、道路条件の差が大きい地域では、図面の作り方や読み方一つで満足度が大きく変わります。

本記事では「注文住宅 図面 作成」の実務と、「注文住宅 図面 持ち込み」の可否・手順・注意点を、富士市のローカル事情も踏まえて詳しく解説します。

図面は“決定事項の集約”

図面は担当者や工事会社が変わっても通じる共通言語です。

間取り、開口、天井高、造作、電気、設備、仕上げ、構造など、すべてが図面に集約され、見積・発注・施工・検査の根拠になります。言い換えると、図面作成の質が、完成後の“暮らし心地”と“追加費用の少なさ”に直結します。

「図面持ち込み」は可能か？可否判断と現実的な落とし所

「注文住宅 図面 持ち込み」は可能かどうかですが、結論「ハウスメーカー、工務店次第」です。工務店・メーカーのポリシー、責任分担、保証条件で可否や条件が分かれます。

工務店は“相談可”が多いが、責任分担を明確に

地場の工務店は持ち込みに柔軟なケースが多い一方、作図者の責任範囲（構造安全性、法適合、納まり）と、工務店の施工責任の切り分けを文書化することが不可欠です。

監理者が誰か、設計変更時の意思決定フロー、版管理（REV）を契約前に決めておくとトラブルを防げます。

ハウスメーカーは“原則不可〜限定可”が多い

標準化・保証制度の都合で、外部図面の持ち込みを受けないケースが一般的です。どうしてもという場合は、標準のモジュール・躯体・開口規格に“設計意図を翻訳する”協議が必要になり、追加費用や納期延長が発生しやすくなります。

設計事務所の図面を工務店へ“持ち込む”王道ルート

設計監理方式では、設計事務所が図面作成と監理を担い、工務店が施工を担います。この持ち込みは整った手続きで進むため、品質・コスト・スケジュールの見える化が図れます。見積比較もフェアに行えます。

著作権・再利用・監理の問題：持ち込み前に必ず確認

図面には著作権があり、別会社での利用や改変には許諾が必要です。監理者の有無は品質と責任に直結します。

図面の著作権は“作図者”に帰属するのが原則

他社で再利用する場合、著作権者の書面許可が必要です。許諾範囲（再作図、改変、部分流用）と対価、クレジットの扱いを明記しましょう。無断流用は法的リスクだけでなく、施工品質の責任の所在を曖昧にします。

持ち込み図面で監理者が不在だと、現場判断が積み重なり“図面どおりだと思ったのに”が起きます。設計者が監理に入るか、工務店側の監理体制と照合手順（サンプル承認・モックアップ・中間検査）を契約条項に組み込みましょう。

構造・設備は“他社責任で再計算”が安全

持ち込み図面の構造・設備は、そのまま施工に流すのではなく、施工会社側の構造設計者・設備担当で再検証するのが安全です。特に大開口、吹抜け、耐力壁の抜け、2階水回り排水音、ダクトルートは要注意です。

そもそも一般の方が自分で図面を作成することはできるのか

「自分で間取りを考えて、そのまま図面にできないか」と考える方は多いです。SNSや無料アプリでも手軽に間取りを描けるようになり、「注文住宅 図面 作成」を自分でやってみたいという人が増えています。しかし、実際の建築図面は“見た目の間取り図”とは大きく異なり、専門的な知識と法的な精度が求められる領域です。

ここでは、一般の方がどこまで図面を作成できるのか、そしてその限界と有効な活用方法を解説します。

ラフプラン・間取り案までは自作できる

自分で作成できる範囲は、あくまで「ラフプラン」や「間取り案」までです。無料の間取りソフトやアプリを使えば、部屋の配置や家具のレイアウトを試行錯誤することは十分可能です。

たとえば、富士市で日照条件を考える場合、南面のリビング配置や庇の出をアプリで検証してみると、生活動線や採光バランスのイメージが掴めます。これを元に工務店や設計士と打合せを進めれば、要望がより具体的に伝わりやすくなります。

構造・法規を含む「実施設計」は専門家の領域

ただし、建築確認申請や工事見積に使える「実施設計図面」を一般の方が自力で作ることは現実的ではありません。耐震計算、構造の安全性、断熱性能、法令上の制限（建ぺい率・容積率・斜線制限・採光面積など）を満たす必要があり、専門の資格者（建築士）が設計・署名・捺印を行うことが義務付けられています。

また、図面の寸法精度や線の意味（構造・仕上・破線・中心線など）を誤ると、施工現場で誤解が生じるリスクもあります。DIY感覚で作るのは危険です。

“設計意図を伝える資料”としての自作図面は有効

とはいえ、自分で描いた図面が無駄になるわけではありません。施主が考える生活導線や収納イメージを、設計士に正確に伝えるツールとして極めて有効です。

「寝室の窓から富士山を眺めたい」「キッチン横に小さな書斎を設けたい」といった希望を、ラフスケッチにして共有すれば、設計者もその意図を理解しやすく、提案の精度が上がります。　

特に富士・富士宮市のように地形や日照、風向きが多様な地域では、施主自身が敷地条件を体感している強みがあります。プロの設計図面と組み合わせることで、理想に近い間取りが生まれやすくなります。

「図面作成」とは何をどこまで作ることか

図面作成という言葉は広く使われますが、実務では段階（ラフ→基本設計→実施設計）によって内容も責任範囲も異なります。まずは“どこまで作るか”を定義することが重要です。

ラフプランは“方向性”を固める工程

ラフプランは敷地条件や要望を踏まえ、ゾーニングと大まかな間取りを決める工程です。1/100スケールを中心に、生活動線・採光通風・駐車とアプローチ・外構の入り口を整理します。

富士山の眺望や西日の当たり方など富士市特有の検討はこの段階で織り込むと、その後の修正が劇的に減ります。

基本設計は“暮らしの操作感”を決める工程

基本設計では1/50図面で間取り、開口、階段、収納、造作の骨格を決めます。展開図で壁面の表情やニッチ、棚の高さ、スイッチ位置など“手触り”を固め、同時に概算見積のブレを抑えます。

この段階の図面が弱いと、後で“思っていたのと違う”が発生しがちです。

実施設計は“工事と見積の根拠”を作る工程

実施設計は施工に必要な精度へ落とし込み、電気、給排水、換気、構造、仕上表、建具表、サッシ表、納まり詳細（矩計）まで記載します。ここまで作って、初めて複数社の見積をフェアに比較できます。

「注文住宅 図面 作成」を依頼するなら、この実施設計レベルまでの到達点を必ず確認しましょう。

図面作成を誰に頼む？工務店・設計事務所・ハウスメーカーの違い

依頼先の選択は“家づくりの哲学”の選択でもあります。

費用、自由度、工期、標準仕様、保証の仕組みなど、重視する価値に合わせて選びましょう。

地場工務店は“臨機応変と地の利”が強み

富士市・富士宮エリアの地場工務店は、地盤や風雨、職人ネットワーク、外構・造成の段取りに強く、臨機応変な対応が武器です。

図面作成は社内外の設計者が担当するケースが多く、標準仕様の枠を超える造作・素材の提案がしやすい傾向にあります。

設計事務所は“設計自由度と表現力”が魅力

意匠性やディテール、敷地の読み解きにこだわるなら設計事務所。図面は濃密になり、工務店への図面持ち込みで見積・施工体制を組む設計監理方式が一般的です。

初期費用はかかりますが、設計の自由度と完成度、コストの見える化を重視する方に向きます。

ハウスメーカーは“工業化と保証”が安定

標準化されたディテールや供給体制、長期保証が魅力。図面作成は社内規格に沿って進みます。

持ち込みの自由度は限定的なことが多いため、オーダー度合いより“総合安心感”を重視する方向きです。

図面作成の実務フローと必要な準備

短期間で質の高い図面を得るには、情報の先出しが最も効率的です。

家族の優先順位と実寸情報が、修正回数を確実に減らします。

要望整理は“優先順位トップ5”を文章化する

希望をすべて叶えるのは難しいからこそ、譲れない5点を先に言語化します。たとえば「LDKの視線抜け」「洗濯一気通貫動線」「富士山ビュー確保」「西日対策」「将来のEVコンセント」など。

図面作成者はこの“判断軸”に合わせて案を磨けます。

実寸メモと写真が設計精度を底上げする

冷蔵庫・ソファ・ベッド・ピアノ・作業机などの実寸、収納する荷物のサイズ、ゴミ動線、日常の困りごと写真。

1/50平面図に家具スケッチを重ね、動線とコンセント位置を検証すれば、後の電気図で迷いません。

敷地資料は“法規・高低差・インフラ”を早期共有

地籍図・測量図・求積図、上下水・ガス・電柱位置、前面道路幅員と高低差、擁壁の有無、隣地窓の位置。

富士・富士宮市は雨仕舞と通風の設計が効くため、矩計・外皮計画に直結する情報を初期にそろえるのがコツです。

① マイホームクラウド

公式サイト：myhome-cloud.net

無料／インストール不要のブラウザ型間取り作成サービスです。PC（Windows／Mac）、スマホ・タブレットにも対応しています。

特徴・メリット

• サンプル間取りが多数用意されており、2D→3Dで切り替えて視点を変えながら検討できます。
• 操作が比較的簡易で、専門知識がなくても「部屋の配置」「窓・ドアの位置」「家具の配置イメージ」まで手を入れられます。
• 富士市のような敷地条件、眺望、採光・通風を意識する場合にも、まずこのレベルで“自分のイメージを可視化”しておくと設計打合せがスムーズです。
  注意点・留意点
• 法令チェック（建蔽率・容積率・斜線制限）や構造・設備・詳細納まりまではカバーできません。
• 出力形式や正確な寸法（施工用レベル）は限界があります。設計士との共有用ラフ図面として使うのがベストです。

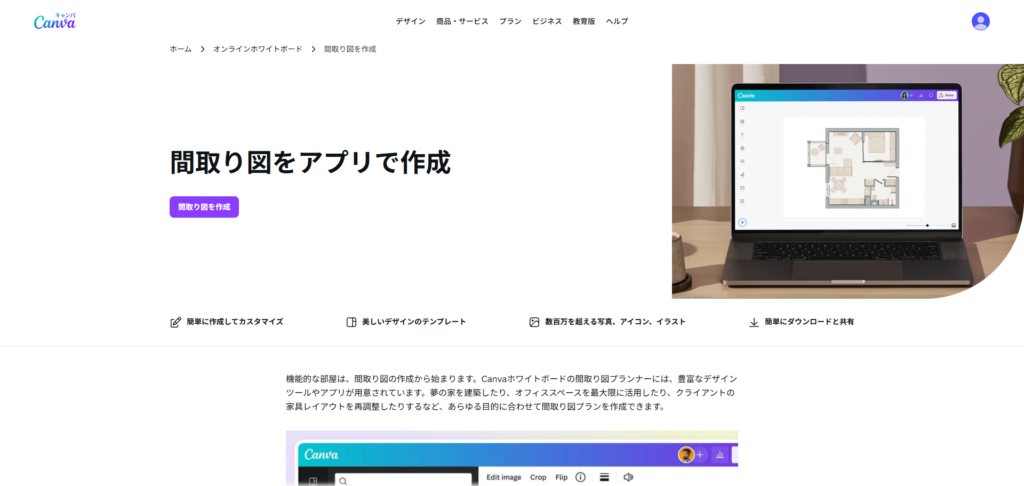

② Canva 間取り図ツール

公式サイト：https://www.canva.com/ja_jp/create/floor-plans/

デザイン用途として人気の Canva が提供する「間取り図作成」機能です。ブラウザ／アプリで利用可能。

特徴・メリット

• テンプレートが豊富で、直感的にレイアウトを作成・編集できます。例えば「キッチン＋ダイニング配置」「収納ゾーン」「窓の配置」などを図形ベースで描けます。
• 家族や設計担当者に“自分のアイデアを可視化して伝える”ための図として非常に使いやすいです。デザイン性も高いので、プレゼン用資料としても向いています。
  注意点・留意点
• 建築設計専用ツールではないため、寸法・構造・法令の整合性チェックには限界があります。ラフ案作成や打合せ前の共有資料として利用すると効果的です。
• CADデータ（DWG等）や施工図レベルの出力は基本的に想定されていません。

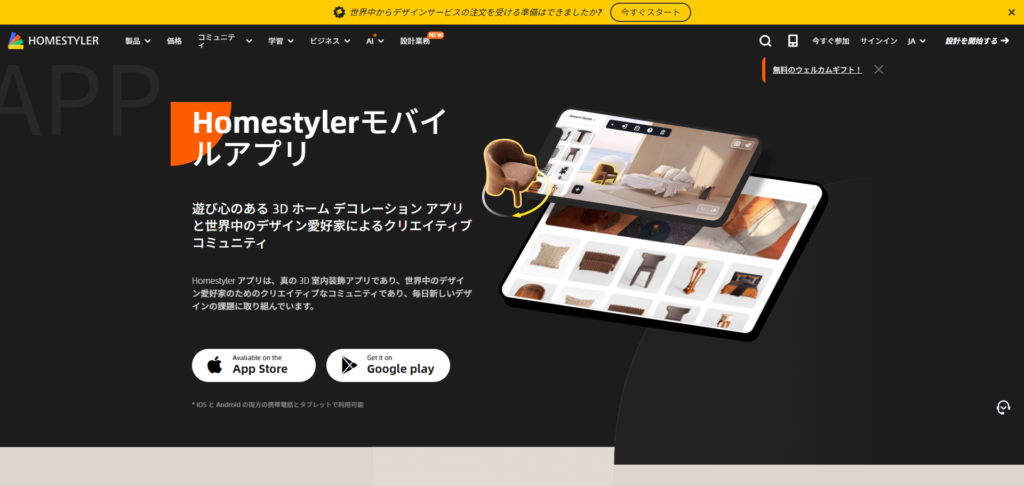

③ Homestyler

ブラウザまたはPCで使える間取り作成サービスで、2D／3D切り替えが可能。

特徴・メリット

• 家具やインテリアパーツが豊富にあり、間取りだけでなく“インテリア視点”からも部屋の雰囲気を確認できます。
• 操作が比較的軽く、初心者でも“部屋を描く→家具を配置→3Dで見下ろし”という流れを楽しめます。
• 富士市で「暮らしの動線」「家具配置」「窓からの眺め」を先に体感したい場合に使いやすいです。
  注意点・留意点
• こちらも構造・設備・法令チェックは設計者に任せるレベルのツールです。
• 出力形式や図面の仕上がり精度（施工用）はプロ仕様とは異なります。

図面データの作り方と渡し方：PDF・DWG/DXF・BIM

「注文住宅 図面 持ち込み」を想定するなら、データ形式と図面の粒度がカギになります。紙だけでは施工・見積に落とし込みにくい場面が出ます。

PDFは“意思疎通の最小単位”、CADは“実務の単位”

PDFは閲覧・校正用に最適ですが、見積や加工ではCADデータ（DWG/DXF）が重宝されます。持ち込みを前提にするなら、平面・立面・断面・配置・電気・設備・仕上げ表までPDFとDWG/DXFをセットで用意すると、数量拾いと納まり確認がスムーズです。

BIM・3Dは干渉を減らし、説得力を増す

Revit等のBIMや3Dでモデル化しておけば、梁・ダクト・下がり天井の干渉を早期に発見できます。富士市で人気の“吹抜け＋大開口”計画も、構造と空調の整合を三次元で詰めるほど現場手戻りが減ります。

納品範囲は見積に必要な最低限を意識する

実施設計に準じた平面・立面・断面・矩計・電気・設備・仕上表・建具表・サッシ表までが理想。少なくとも平面・展開・電気・仕上表があれば、室内の“見え方”とコストが握れます。

富士・富士宮の図面作成で押さえるべき設計配慮

同じ図面でも、土地が変われば最適解は変わります。富士市の暮らし方に合わせて、図面に“地の知恵”を落とし込みましょう。

眺望計画は“窓の高さ×外構の抜け”で決まる

富士山を切り取るピクチャーウィンドウは、窓の天端・下端高さと外構の植栽位置の連携で満足度が激変します。立面と展開で“座位目線／立位目線”の両方を検討しましょう。

雨仕舞と通風は“矩計と換気計画”で決め打ち

季節風や沿岸の湿気を考慮し、庇の出、外壁の見切り、換気の給排バランスを矩計と設備図で詰めます。夏場の西日対策は軒・庇・外付けブラインド・樹木の合わせ技が有効です。

駐車・外構動線は“実寸で検証”

来客時2台目以降の入出庫や、自転車・ベビーカーのルートは、配置図で実寸検証が必要です。玄関庇の出やアプローチ勾配は、雨天時の快適さに直結します。

図面作成と見積の整合：後から増額させない技術

追加費用の多くは“図面と見積のズレ”から生まれます。数量・仕様・納まりを図面で固め、見積に同じ言葉で反映させることが重要です。

仕上げ・造作は“数量根拠”を図面に書く

タイル面積、笠木の実長、手摺の延長、造作家具の板厚・背面材・可動棚ピッチまで、図面か仕様書に明記します。見積が“一式”のままでは比較できません。

電気は“回路と台数”を可視化

ダウンライト台数、器具型番、スイッチ回路（3路・4路）、弱電（LAN・TV・アクセスポイント位置）まで記載。分電盤回路数も合わせると後で困りません。

版管理（REV）で合意の“時点”を固定

図面左下の改定表に日付・改定内容・担当を記し、メールでのやり取り番号と紐づけます。誰がいつ何を合意したかを固定化すれば、工事中の“言った言わない”が消えます。

よくあるトラブルと回避策（持ち込み編を含む）

トラブルの芽は初期に潜んでいます。事例から“先回り”して防ぎましょう。

仕様が図面化されておらず、現場で判断が割れる

口頭や画像共有だけで進めると、現場ごとに解釈差が生まれます。展開図と仕上表に“面の見え方”を落とし込み、サンプル承認で固定します。

持ち込み図面の著作権・監理が未整理で停滞する

許諾書と監理体制の文書化がなければ、誰も決定権を持てず工程が止まります。契約前に図面利用範囲と監理者、設計変更手順を書面合意しましょう。

構造・設備の整合が弱く、コストが跳ねる

吹抜けの梁せい、ダクト経路、排水経路が詰まっておらず、工事段階で変更・追加費用に。実施設計で干渉チェックと代替案を複線で用意しておくのが定石です。

まとめ｜図面作成は

「注文住宅 図面 作成」の質は、その後の見積・工事・完成の質を決めます。「注文住宅 図面 持ち込み」は、自由度とコスト透明性を高める一方で、著作権・監理・責任分担の整理を怠ると逆効果になります。

富士市の気候・眺望・外構条件を初期段階から図面に織り込み、ラフ→基本→実施の各段階で“何を決めるか”を明確化しましょう。図面はPDF＋DWG/DXFで整え、仕上表・建具表・サッシ表までそろえれば、工務店へ持ち込んでフェアな見積比較が可能になります。

最後は版管理で合意を固定し、監理者の目で“図面どおり”を担保する。——これが、富士市で後悔しない注文住宅の最短ルートです。
